Конектори в стил "кримпване" от проводник към платка

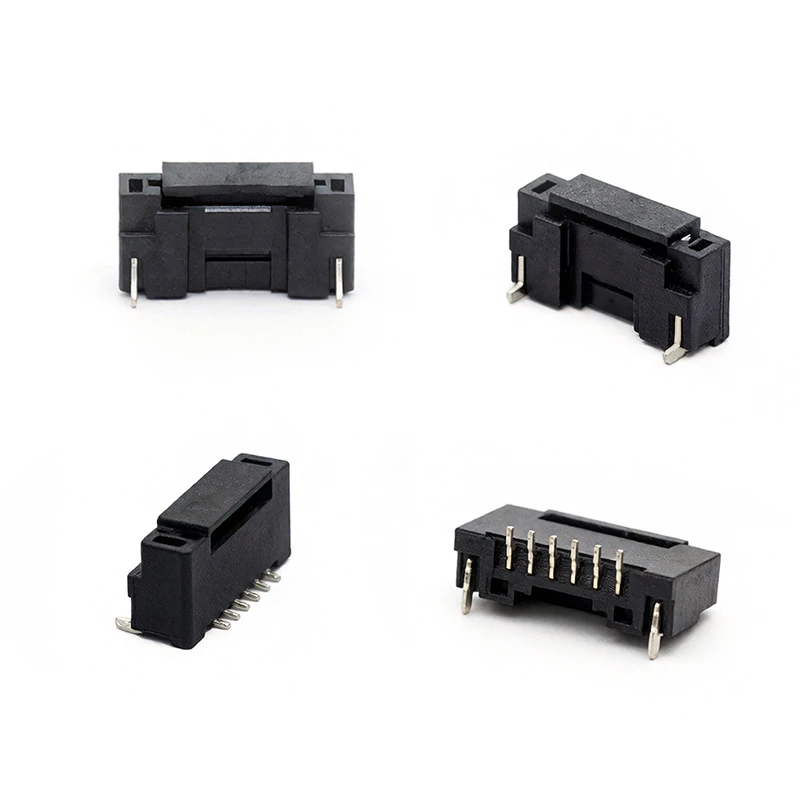

QA2009-A2019: 2,00 mm стъпка проводник към платка Съединители в стил на кримпване

Съединителите от серията QA2009-A2019 са специално проектирани за автомобилни LED осветителни модули, като предлагат основни предимства в стабилността на връзката и адаптивността към тежки работни условия. Серията интегрира вторичен заключващ механизъм с двойна резета, който осигурява сигурно свързване чрез първоначално позициониране и прецизно вторично зацепване. Този дизайн ефективно елиминира риска от разхлабване на клемите и гарантира непрекъсната електрическа връзка.

Интегрираната заключваща{0}}защитна конструкция на корпуса предотвратява проникване на чужд предмет, деформация и случайно отключване, като по този начин удължава експлоатационния живот. Клемите приемат четири-странна напълно затворена структура със симетричен дву-странен контактен дизайн, осигуряващ прецизно свързване и ефективна проводимост. Конекторите както от страната на-платката, така и от страната на-кабела разполагат с вградени-взаимосвързани структури и са преминали тестове за-автомобилни вибрации.

Широкият работен температурен диапазон от −40 градуса до +125 градуса позволява на конекторите да издържат на продължителни високи{2}} и ниски-температурни среди, типични за приложенията на LED фарове, което ги прави подходящи за различни сценарии за автомобилно осветление.

Приложими стандарти

Стандарти за автомобилната индустрия, USCAR 2.0, QC/T 1067-2017 и други подходящи автомобилни спецификации.

стандартизирано производство

Конекторите от серията QA2009-A2019 са разработени за модули за LED осветление на автомобили и са подходящи за пълна гама от комплекти фарове. Те са оптимизирани за тежки условия на работа като висока температура, вибрации и ограничено пространство за инсталиране, като осигуряват високонадеждна връзка през целия жизнен цикъл на осветителната система.

По отношение на адаптивността към условията на работа, продуктът разполага с широк температурен диапазон от −40 градуса до +125 градуса и е устойчив на стареене и крехкост при висока- и ниска-температура. Множество структури против -разхлабване позволяват на конекторите да преминат тестове за умора на автомобилни вибрации, предотвратявайки разхлабването на клемите и лошия контакт, като същевременно осигуряват стабилно захранване и предаване на сигнала.

Що се отнася до електрическите характеристики, клемите използват дизайн с двустранни-контакти с контактно съпротивление по-малко или равно на 10 mΩ. Този дизайн издържа на текущите флуктуации и предотвратява необичайно поведение при осветление. Интегрираната защитна структура осигурява защита от прах, влага-и късо- съединение, отговаряйки на изискванията за запечатан монтаж. В допълнение, компактният дизайн се адаптира към ограниченото пространство на модулите за фарове на превозни средства, съвместим е с различни високо-мощни LED светлинни източници и е подходящ както за комплекти фарове за пътнически, така и за търговски превозни средства. Продуктът отговаря на високите изисквания за надеждност, издръжливост и безопасност на индустрията за автомобилна електроника.

Съединителите JKUN използват паралелен синхронен производствен процес с двойни-разклонения в съответствие със стандартите IATF 16949, установявайки затворен-контрол на веригата от суровините до крайната доставка.

В сектора на медните -ленти терминалите се произвеждат чрез прецизно щамповане и процеси на галванопластика. Успоредно с това клонът за-леене под налягане произвежда пластмасови корпуси и свързани компоненти. След като двата клона се сближат, продуктите се подлагат на автоматизирано сглобяване, CCD 100% инспекция, опаковане с лента и окончателна инспекция.

Готовите продукти се съхраняват в склад с постоянна-температура и се управляват на принципа първи-влезе, първи-излезе (FIFO), което гарантира точно изпълнение на поръчката, висока ефективност, постоянно качество и пълна проследимост на данните по време на целия процес.

JKUN приема стандартизирани методи за опаковане. Продуктите са спретнато опаковани в подходящи по размер кашони и след това закрепени върху палети за удобно боравене с мотокар.

Продуктите трябва да се съхраняват в оригиналната им опаковка в чиста и суха складова среда. Препоръчително е да се избягва прякото излагане на светлина и да се поддържат минимални колебания на температурата и влажността. Трябва да се избягва външен натиск или повреда на опаковката.

Опциите за транспортиране са гъвкави и включват автомобилен транспорт с пълен товар с камиони, международни експресни услуги (UPS, TNT, FedEx, EMS, DHL), въздушен и морски транспорт, избираеми според изискванията на поръчката и логистичното покритие.

По време на транспортиране трябва да се избягва контакт с остри предмети и силни удари, за да се предотврати повреда на опаковката, която може да повлияе на продукта. При нормални условия на транспортиране и манипулиране продуктът не представлява неоправдана опасност за здравето; въпреки това трябва да се спазват практиките за безопасно товарене и разтоварване и трябва да се избягва небрежното изхвърляне на опаковъчните материали.
